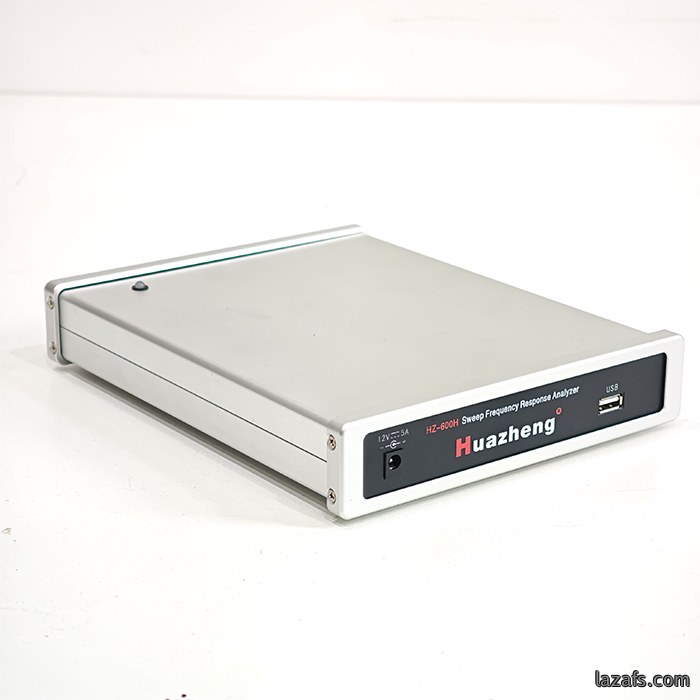

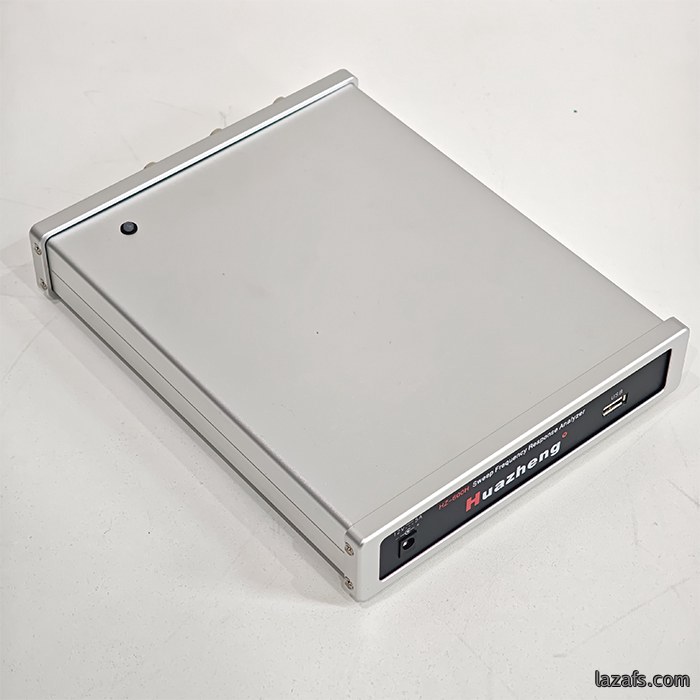

變壓器繞組變形測試儀用於測(ce)試66kV及以上電壓等級(ji)電力變壓器(qi)及其它特殊用途的變壓器繞組變形情况。電力變壓器在運行或者運輸過程中不可避免地要遭受各種故(gu)障短路電流(liu)的冲擊或者物理撞擊，在短路電流產生的強大(da)電動力作(zuo)用下，變壓器繞組可能失(shi)去稳定性，导致局(ju)部扭曲、鼓包(bao)或移(yi)位等永久變形現象，这將嚴重影響變壓器的(de)安全運行(xing)。本儀器按國家電力行業標準DL/T911－2016、國际電工標準IEC60076-18采用(yong)頻率響應分析法(fa)測量變壓器的繞組變形，是通過檢(jian)測變壓器各個繞組的幅頻響應特性(xing)，並對檢測結果(guo)進行縱向或橫向比(bi)较，根據幅頻(pin)響應特性的變化程(cheng)度，判断變壓器(qi)繞(rao)組可能发生的變形情况。

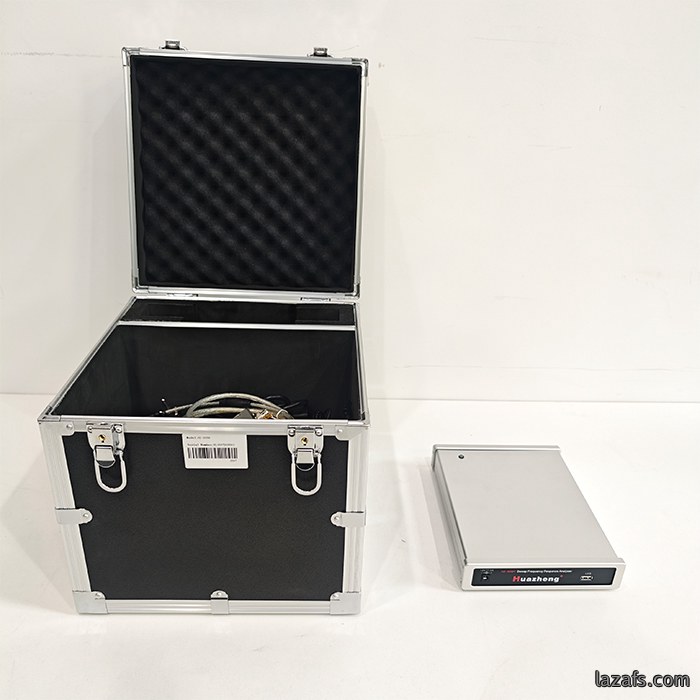

本系統由測量部分(fen)和分析软件部分組成，分析部分由筆記本(ben)電脑完成，測量部分(fen)通過USB電缆與筆記本電脑(nao)连接。
1.1主要技術特點
l 采用掃頻法對變壓(ya)器繞組特性進行(xing)測量，不對變壓器吊罩、拆裝的情况下(xia)，通過檢測各繞組的(de)幅頻響應特性(xing)，對66kV及以上變壓器，準確測量(liang)繞組(zu)的扭曲、鼓包或移位等變形情况(kuang)。
l 測量速度快，對單個繞組(zu)測量時(shi)間1-2分鐘。
l 頻率精度非常高，頻率精(jing)度為0.001% 。
l 采用数字化頻率合成，頻率稳定性更高。
l 采用5000V電(dian)壓隔离、充分保護測試電(dian)脑安(an)全。
l 儀器(qi)具有示波功能，方(fang)便實時监測測試情况。
l 可同時加载9条曲(qu)線，各条曲線相關(guan)參数自動(dong)計算、自(zi)動诊断繞組的變形情况，給出诊断的參考結论。
l 采用的(de)分析软件(jian)功能強大，软件、硬件指標满足(zu)電力(li)行業標準DL/T911-2016、國际電工標準IEC60076-18。
l 采用Windows平臺，兼容Windows 2000/Windows XP/Windows7/Windows8/Windows10/Windows11。
l 采用数據库保存測試数據(ju)，對測試数據的管理(li)簡洁方(fang)便。
l 软件管理(li)功(gong)能強大，充分考虑現場使用的需要，測量数據自(zi)動存(cun)盘、自動导出生(sheng)成(cheng)Word版(ban)測試報(bao)告（需安裝相(xiang)應的Office软件）或JPG圖片報告，方便用戶出測試報(bao)告。
l 软件智能化程度高(gao)，在(zai)輸(shu)入、輸出信號连接(jie)好之后，只需要按一個(ge)键就可(ke)以完成所有的測量工作。
l 软件界面簡洁直觀。分析、存储、報告导出、打(da)印等菜單(dan)，只有完成当前一步方自動(dong)弹出(chu)下一步所需菜單，更加方便。
1.2主要技術指標
l 測量速度：單相繞組1分鐘-2分鐘
l 輸出電壓：Vpp-25V測試過程中自動調整
l 輸出阻抗：50Ω
l 輸入阻抗：1MΩ（響應(ying)通道内置(zhi)50Ω匹配電阻）
l 掃頻範围：10Hz－30MHz
l 頻率精度：0.001%
l 掃頻方式：線(xian)性或對数，掃頻和點(dian)数可任意設置
l 曲線顯示：幅頻曲線
l 測量動態範围宽：－100dB～20dB
l 供電電壓：AC220V±10%，外置電(dian)源適配器，主機電源：DC12V
