一、優勢特點
1.1、该系(xi)統采用一體化設計(ji)，移動方便灵活。
1.2、適(shi)用於380V-220kV電(dian)力電缆的各類主絕(jue)缘故障的測試。
1.3、高度(du)集成故障測試、高(gao)壓電源、絕缘(yuan)電阻測試(shi)、電缆路径(jing)測試等功能。
1.4、故障測(ce)試單元采用工控嵌入式計算機平臺、Linux操作系統。
高頻(pin)高壓(ya)電源單元采用光電鼠標控製系統，充分體現現代人機交互設(she)計理念。
1.6、絕缘電(dian)阻測試單元為数字式，液晶顯(xian)示屏可顯示儀器(qi)工作状態和測試結果。
1.7、電缆路径測試單元液晶顯示屏可顯示发射機、接受(shou)信號頻率和信號強度。
1.8、该系(xi)統配備25m測(ce)試(shi)線，方便远、近距离(li)和复雜環境的電缆(lan)故障測試。
二、簡介

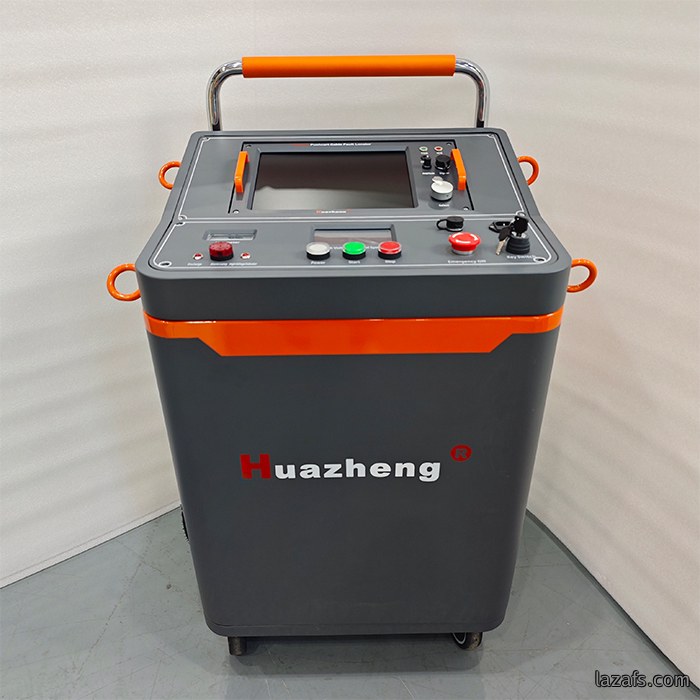

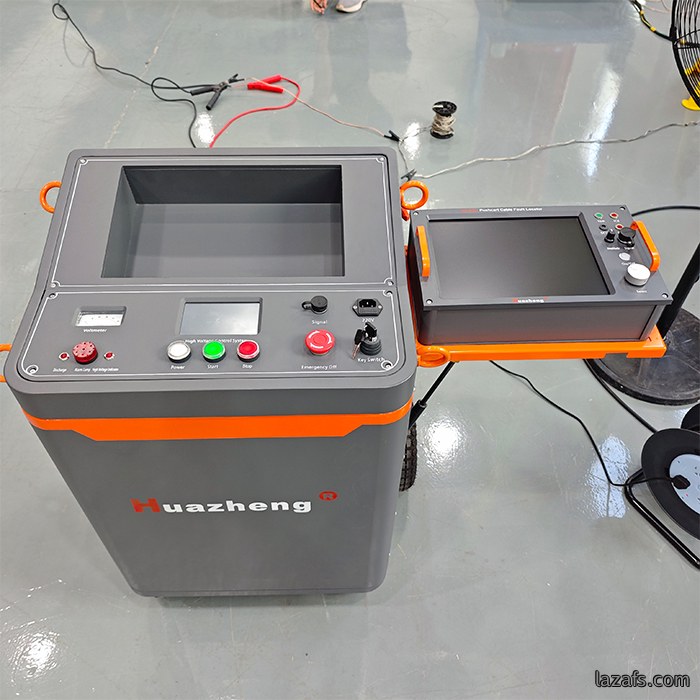

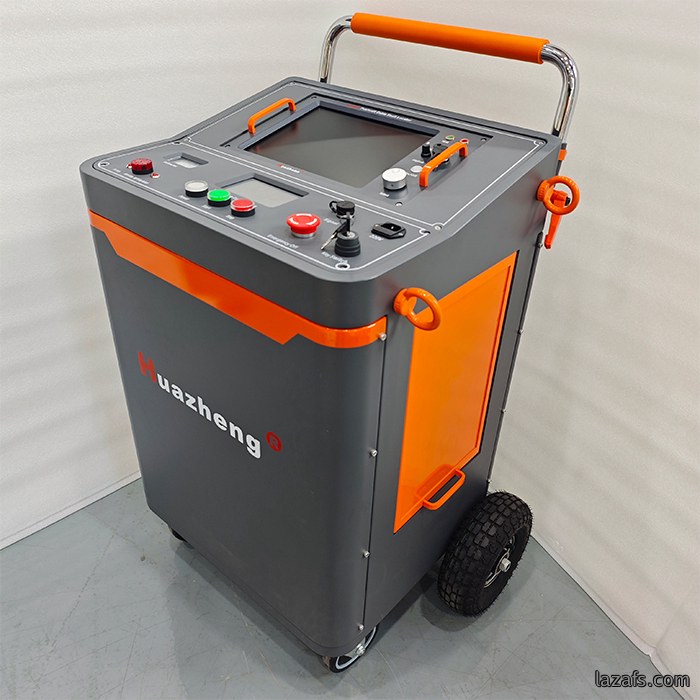

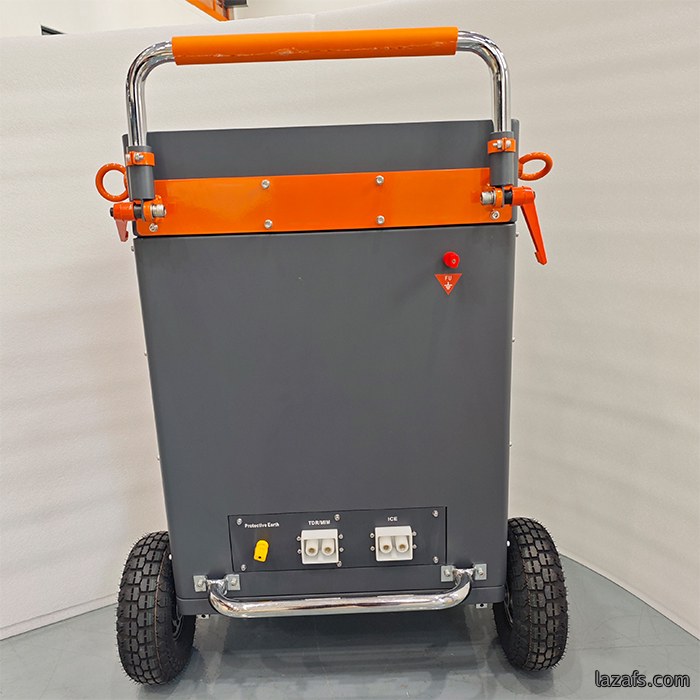

HZ-A50推(tui)车式電缆故障測試儀是我公司在電力電缆故障測試领域长期深耕的技術成(cheng)果。面對電力行業快速发展的需求(qiu)，我們基於多年积累的實践經驗(yan)、持續(xu)的技術研发(fa)，將傳統的独立式(shi)電缆故障測試儀、一體化高頻高壓電源、多次脉冲產生器(qi)、路径(jing)发射機、絕缘電阻測試(shi)儀等多個独立單元(yuan)進行高度集成，形成了完(wan)整(zheng)的電缆故障測試系統解決方案。 该系統廣泛適用於(yu)電(dian)力電缆的各類故障進行距离粗測試和路径尋測工作，同時可實現故(gu)障點的精確定(ding)點定位。系統内置的測試软件具(ju)備自動识別卡位的功能(neng)，能够快速讀取並顯示(shi)故障距(ju)离数據，使操作人員无需复雜的人(ren)工計算。
三、功能特點
3.1、故障測試單元

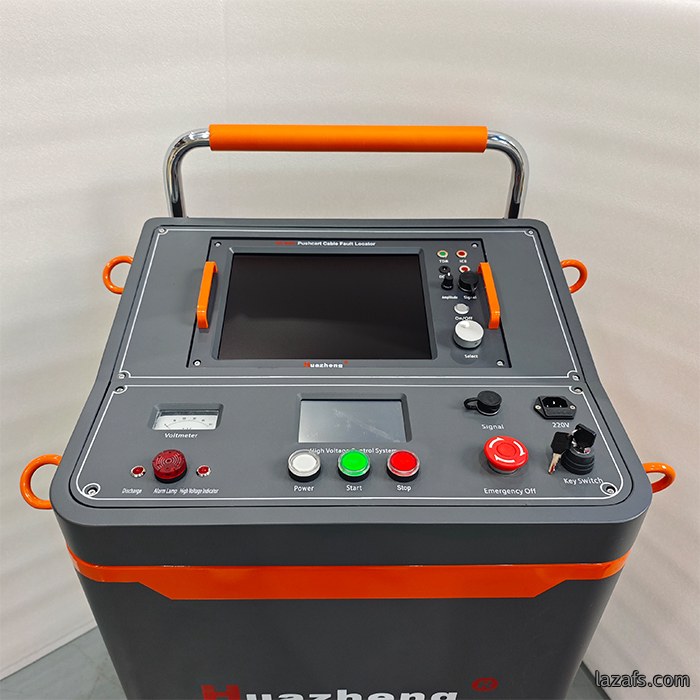

该設備采用12.1英寸大屏幕設計，配置(zhi)旋钮鼠標(biao)操控交互系統，搭载(zai)高亮液晶顯示技術，能够適應戶外阳光下的實(shi)际使(shi)用需求。
采用最新的集(ji)成化通信(xin)技術構建的信號采集系統，能够(gou)實現信號(hao)的稳定高效采集。主機配備智(zhi)能化(hua)的采樣頻率自適應機製，可在6.25MHz至200MHz範围内自(zi)動選擇六種采樣頻率檔位，並根據實际測試環境自適應調整脉(mai)宽參数，从而適配不同长(zhang)度電缆的測試需求(qiu)。
软(ruan)件功能(neng)設計中，3.1.3模块在低(di)壓脉冲和多次脉冲波头的识別與搜(sou)索方面采用全自動處理機製，能(neng)够對波形故障拐(guai)點實現自動卡位定位，故障距(ju)离可自動讀取並精準顯示(shi)。系(xi)統支持同(tong)屏三區顯示波形布局，並在同一屏幕上(shang)随機調取十個實測波形供(gong)操作人員選擇對比。针對(dui)不同測試場(chang)景需求，软件同時兼(jian)容自動和手動兩種(zhong)處理模式，使得對波形数據能够實現雙重卡位操作機製。
内置實測波形和測試實物接(jie)線圖(tu)，便於(yu)現場測試比對和日常學習。系統能够自(zi)動生(sheng)成測試報告並支持打印功能，可作(zuo)為電缆運維記錄长期保(bao)留，為后續維護工作提(ti)供数據參考依據。
3.2、高頻高壓電源單元
3.2.1、一(yi)體化設計，内置式電容。
3.2.2、触摸屏(ping)人機交互(hu)，設置操作簡單、儀器状態顯(xian)示直觀方便。
3.2.3、具(ju)有(you)電壓調節、自動稳壓和自動保護(hu)功能。
輸出高(gao)壓模块具有單次脉冲和连續脉(mai)冲兩種工作模式，可分別(bie)配合故障測試儀進行全面(mian)故障诊断，以(yi)及配合定點儀精確查找故障點(dian)位置。
3.2.5、輸(shu)出高壓具有直流輸出，可以(yi)外接球隙進行工(gong)作，應用多元化。
3.2.6、软件控製真空冲擊打火放電，自適應(ying)放電及脉冲周期。
3.2.7、具有應急停止(zhi)键、自動(dong)放電功能(neng)，急停或停機自動降壓放電，安全可靠。
连續工作時(shi)間不少於(yu)6小時，满足電缆故障測試的最长(zhang)工作時間。
3.3、路径測試單元
3.3.1、发(fa)射機高度集成於该(gai)系統内部。
3.3.2、接收機體(ti)积(ji)小、重(zhong)量轻，方便攜带(dai)和路径尋(xun)測。
3.3.3、根據接收機扬聲器聲音和顯示信號強度条的(de)大小判断電缆路径。
3.4、絕缘電阻測試單元
3.4.1、该單元(yuan)為数字式(shi)，液晶顯(xian)示屏可顯示儀器(qi)工作状態和測試結果。
3.4.2、儀器具有開機自檢功能及自動校準(zhun)功能。
3.4.3、儀器采樣全(quan)中文顯(xian)示，可自動完成(cheng)吸收(shou)比、極化指数、絕缘電阻的測量。
3.4.4、采用数字(zi)滤波技術(shu)，抗干扰能力強。
3.4.5、采用(yong)2600mAh大容量可充電锂電池組。
3.4.6、具有過载、自動(dong)放電、短路保護等功能。
四、技術參数
4.1、推车參数
4.1.1、外形尺寸：530(L)*430（W）*960（H）mm
4.1.2、重量：50kg
4.1.3、輸入電源：AC220V、50Hz
4.1.4、充電適配器：DC12V、DC16.8V
4.2、故障測試單元：
4.2.1、高集成、低功耗、一(yi)體化設計，稳定性高。
在220kV及以下電壓等級的電(dian)力(li)系統中，本中心(xin)可针對不同截(jie)面規格、不同絕缘介質及(ji)各類材(cai)質的電力電缆進行全面的故障檢測與诊断。
4.2.
4.2.4、可(ke)測量长度已知的任何電缆中電波傳播的速度。
4.2.5、顯示方式：12.1英(ying)寸工業級(ji)液晶屏（Linux操作系統）。
4.2.6、存储空間：4G電子盘。
4.2.7、測試方法：低壓脉冲(chong)法、冲闪電流法(fa)、多次脉冲法。
4.2.8、操作方式：旋钮鼠標操作。
4.2.9、測試距离：不小於50km。
4.2.10、最短測試距离（盲區）：5米。
4.2.11、精確定點误差：±0.2m。
4.2.12、測試误差：系(xi)統误(wu)差小於±1%。
4.2.13、多次脉冲產生器(qi)：冲擊電壓≤40kV。
4.2.14、分辨率：v/f m；v為傳波速度m/μs；软(ruan)件游標0.10米。
4.2.15、采樣頻率：200MHz、100MHz、50MHz、25MHz、12.5MHz、6.25MHz。
4.2.16、脉冲宽度：100ns、200ns、500ns、1μs、2μs、5μs（软件自動匹(pi)配）。
4.2.17、電源與功耗：AC220V±10%，不大於15W；DC12V（7AH）不大於20W。
待機時間：可连(lian)續(xu)使用6小(xiao)時左右。
4.3、高頻高壓電源單元：
本產品主要應用於電(dian)力系統中32kV及以下(xia)電力電缆的故障诊断工作。
4.3.1、輸出方式：脉冲輸(shu)出、直流(liu)輸出
4.3.2、輸出電壓：负壓，≤32kV
4.3.3、工作模式：單次脉(mai)冲、连續脉冲、直流(liu)輸出
4.3.4、内置電容：4uF/32kV
4.3.5、放電能量：≤2048J
4.3.6、脉冲周期：3s～8s自適應
4.3.7、自動放電：停機自動放電
4.3.8、工作電源：工頻220V±10%
4.3.9、顯示屏幕：800×480分辨(bian)率触摸顯示屏
4.4、路径測試單元：
4.4.1、探測距离：5km
4.4.2、探測深度：3m
4.4.3、路由误差：5cm
4.4.4、发射機基本參数：
4.4.4.1、輸出頻率：发射頻率9.6kHz
4.4.4.2、輸出功率：5W
4.4.5、路由接收機基本參数：
4.4.6、 輸入頻率：9.6kHz
4.6.7、探測路由误差：±2cm
4.6.8、探測埋深误差：±5cm。
4.6.9、液晶顯示器：高亮真彩屏，像素320 x 240，適合戶外(wai)使用。
4.5、絕缘電阻測試單元
4.5.1、輸出電壓：500V、1000V、2500V、5000V。
4.5.2、具(ju)有(you)吸收比、極化指数、快速(su)測試和絕缘測試自(zi)動測試功能。
4.5.3、具有自動放點(dian)功能，且放電速度块(kuai)。
4.5.4、具有短路、過载、過流電池欠壓等保護(hu)功能。
4.5.5、待機時(shi)間達(da)10分鐘自動關機(ji)。
4.5.6、電源：適配器輸入：AC220V、50Hz，輸出：DC16.8V。
4.6、超静(jing)音智能(neng)定點儀部分
傳感(gan)器配置規格方(fang)面，聲音通(tong)道的動態量程設計超過(guo)104dB，磁場通道的(de)動態量程超過110dB，能够满足复雜工業環境中的(de)多參数檢測需(xu)求。
在冲擊放電工作模(mo)式中(zhong)，聲音放(fang)大倍数可(ke)達90dB以上，冲擊(ji)放電產生的音量上限(xian)為84dB(A)，用戶可根據實际使用(yong)環境需求灵活開启或關
4.6.3、波設置：无滤波 100 Hz---1500 Hz
4.6.4、低通滤波：100Hz---400 Hz 带通滤波：150Hz---600 Hz 高通滤波：200Hz---1500 Hz
4.6.5、液晶顯示器：高亮真彩屏，像素320 x 240 適應(ying)戶外(wai)。
4.6.6、現場连續工作時間：锂電池(chi)供電，方便(bian)現場使用。
