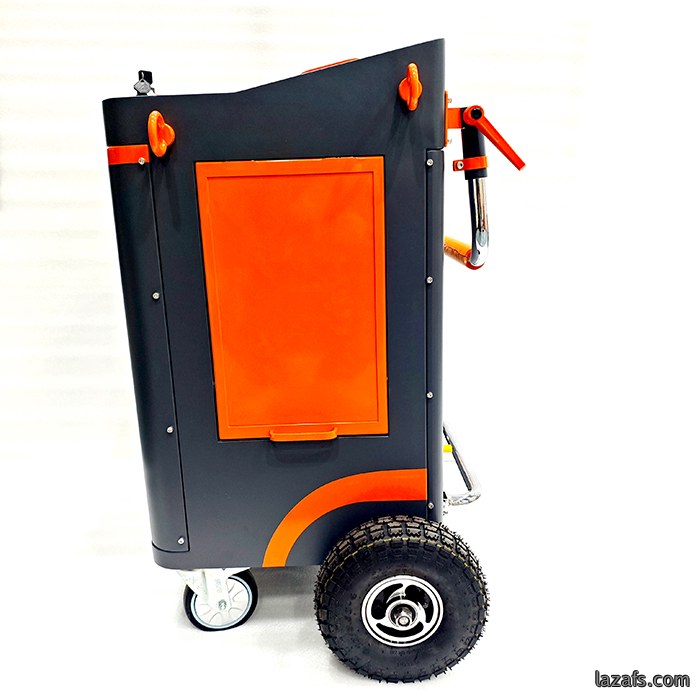

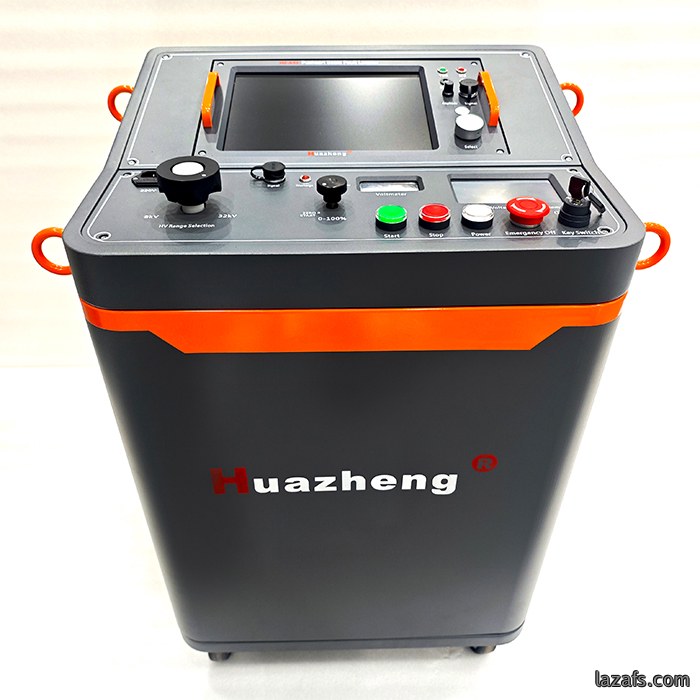

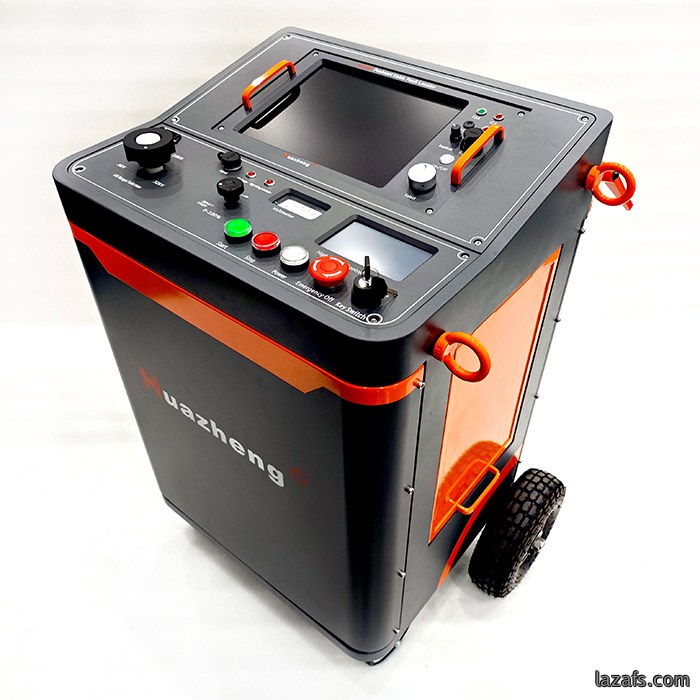

HZ-A52推车式電(dian)缆故障測試系統是(shi)我公司长期致力於電力電缆故障測試领域，為(wei)了(le)迎合電力行業的快速发展，將傳(chuan)統、独立的電缆(lan)故障測距、一(yi)體化工頻高壓電源(yuan)、多次脉冲(chong)產生器、自動放電等独立單元高度集成於一體的推车式電(dian)缆故障測(ce)試系統，该(gai)系統測距單(dan)元嵌入推车、高壓設計紧凑安全，内置(zhi)單元抗干扰性強(qiang)。该系統用(yong)於電力電缆各類故障(zhang)距离測量，測試软件實現自動识別卡位(wei)讀取故障距(ju)离，真(zhen)正使得(de)電缆故障的測試擁有轻便、簡單、高效、安(an)全等優(you)點，為電力電缆故(gu)障的快速測試提供便利(li)。
產品經過不断(duan)地開发创新(xin)，具備如下(xia)各項特(te)點：
内置(zhi)三檔(dang)電容，適用於不同電壓等級電力電缆的(de)各類主絕缘故(gu)障的測試。
升壓速度快，功率高(gao)，節約時(shi)間，减少人力成本。

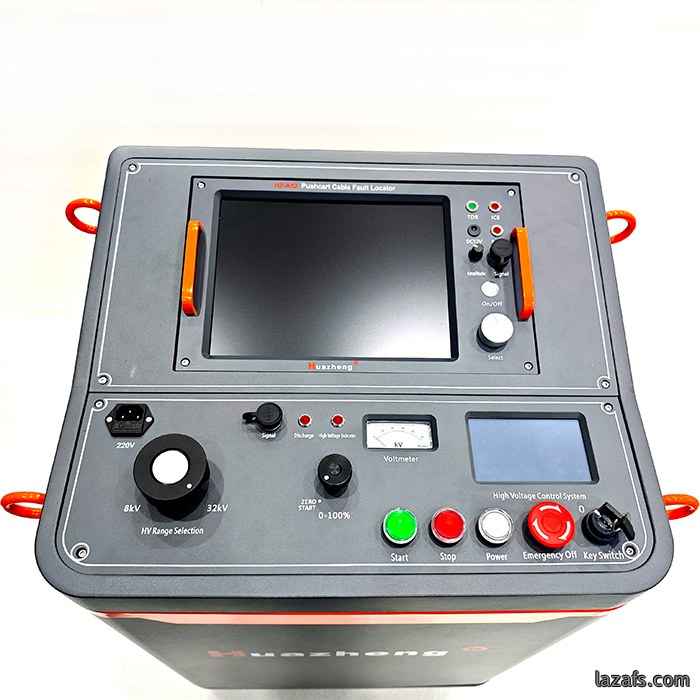

工(gong)頻高壓電源單元触摸(mo)屏控製系統，體現(xian)人(ren)機交互，操作便捷、顯示簡約直觀(guan)。
该系統配(pei)備25m測試線，方便远、近距离和(he)复(fu)雜環境的電缆故障測試。
整機按(an)照欧標設計(ji)，具有(you)專業人員使用(yong)的權限钥匙。
整機具有接地回路和跨步電壓监測保護系統，實時保護設備和(he)人身安全。
具有應急停止键、自動放電功能，急停或停機自動降壓放電，安全可靠。
輸(shu)出高壓具有單次脉(mai)冲和连續脉冲功能，分別配合(he)全智能多次脉冲電缆故障測試儀和精確定點(dian)儀查找故障點。
技術指標
輸出電壓：0-32kV连續可調。
启動高壓配備權限(xian)钥匙(shi)。
内置電容：三檔電容：64μF/8kV、16μF/16kV、4μF/32kV三(san)檔。
最大冲擊能量：2048J。
工作模式：连續冲闪、單次冲闪。
连續脉冲周期：1～10s。
顯示裝置：5英寸彩色液晶，分辨(bian)率為800×480。
提示方式：中文提示，数字直觀顯示。
控製软件在高壓下工(gong)作(zuo)稳定。
自動放電功能：按下(xia)急停键或断電后，儀器自動放完儀器内残存電量。
輸入電壓：AC220V±10%/50Hz。
外形尺寸：750mm×560mm×915mm。
重量：130kg。
優勢特點：
◆ 采用(yong)12.1in大屏，旋钮鼠標操控，高亮液晶顯示，適應戶(hu)外阳光下使用，锂電供電(dian)、方便現場測(ce)試(shi)。工程塑料機箱，防震(zhen)防潮，具有極強的稳定性。
◆ 闪(shan)測儀带WIFI模块及SIM接(jie)口可實現移動終端无線對測量数據(ju)远程傳輸和技術支持，采用集成化通信技術，采(cai)集信號稳定(ding)，主機可自動選擇最低3.125MHz、最高達400MHz的八種(zhong)采樣頻率，自適應脉宽，能满足(zu)不同长度電缆(lan)的測試要求。
◆ 软件實現低壓脉冲法、冲闪電(dian)流(liu)法、多(duo)次脉冲法三種自動(dong)贴换，接線簡單，測試直觀；測試波形拐點的(de)全自(zi)動识別搜索，波形故障拐點自動卡位，故障距离自動讀(du)取並顯(xian)示。
◆ 波形同(tong)屏三區顯示波(bo)形，同(tong)屏随機顯示十個實測波形供選(xuan)擇，同時實現自動和手(shou)動處理兩種模式波形卡位驗證，具有測試波(bo)形(xing)数據存储回放分析功能。
◆ 独特的多次脉(mai)冲法產生器(qi)設計，一次放(fang)電可得十次低壓短路脉(mai)冲波形，自動優選(xuan)標準波形，大大降低了大振荡的干扰
◆ 精確定點儀(yi)采用静噪滤波雙選技術(shu)，可直接数字同步顯示測試點與(yu)故障點距离的變化，定點同時檢測(ce)電缆路径走(zou)向。
◆ 精確定點儀可支持手機APP，通過藍牙Bluetooth连接手機和耳機，實現一個探(tan)头兩人同時快速定點。
◆ 專業的電缆快(kuai)測APP支持随時随(sui)地远程协助用戶分析(xi)波形、案(an)例共(gong)享、教學培訓、模擬考試等(deng)。
技術參数：
1. 可(ke)測試各種不同電壓等級、不同截面、不同介質及各(ge)種材質的電(dian)力電缆的各類主絕缘故障，包括：開路、短路、低阻、高阻泄漏、高阻(zu)闪絡性故障(zhang)。
2. 顯示方式：12.1英(ying)寸工業級液晶屏(ping)（Linux操作系(xi)統）。
3. 存储空間：32G電子盘。
4. 语言：中文、英文、俄(e)文三種语言切(qie)换
5. 測試方法：低壓脉冲法、高壓冲闪(shan)法、多次脉冲法(fa)三種。
6. 操作方式：触摸屏加光電旋钮雙操(cao)作(zuo)（触(chu)屏功能選配 ）
7. 脉冲宽度/脉冲幅值（100ns~10μs, 120V）
8. 增益調節（-20…+40dB）
9. 輸出阻抗匹配（120 欧姆）
10. 闪(shan)測儀带WIFI模块及SIM接口可實(shi)現(xian)測試数據远程傳輸
11. 測試距离：5m-100km。
12. 最短測試距离（盲區）：5米。
13. 精確定點误差：±0.2m。
14. 測試误差：系統误差(cha)小於±1%。
15. 多次脉冲(chong)產生器：冲擊(ji)電壓≤40kV。
16. 分辨率：v/（2f）米。(v:傳播速度m/μs；f:采樣頻率MHz)
17. 采樣頻率：400MHz、200MHz、100MHz、50MHz、25MHz、12.5MHz、6.25MHz、3.125MHz。
18. 電源與功耗：AC220V±10%，不大於15W；DC12V（7AH）不大於20W。
待機時間：可连續使用(yong)6小時左右。
