一、概述

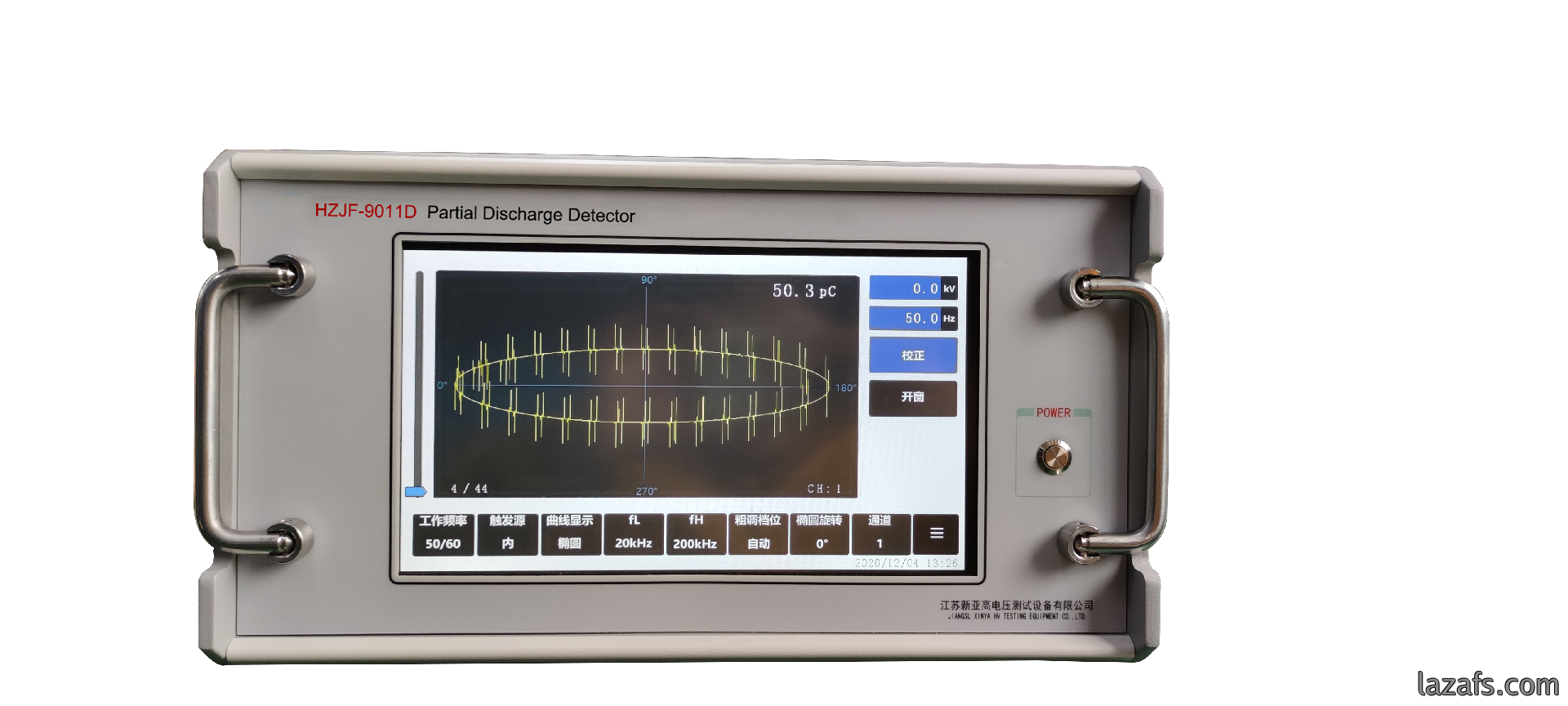

HZJF-9011D局部放電檢測儀作為電氣設備诊断(duan)的專用工具，采用(yong)10.1寸触摸屏(ping)技術取代了傳統示波管配合(he)物理旋钮的操作方式，實現了人(ren)機交互界面的現代化升(sheng)級。

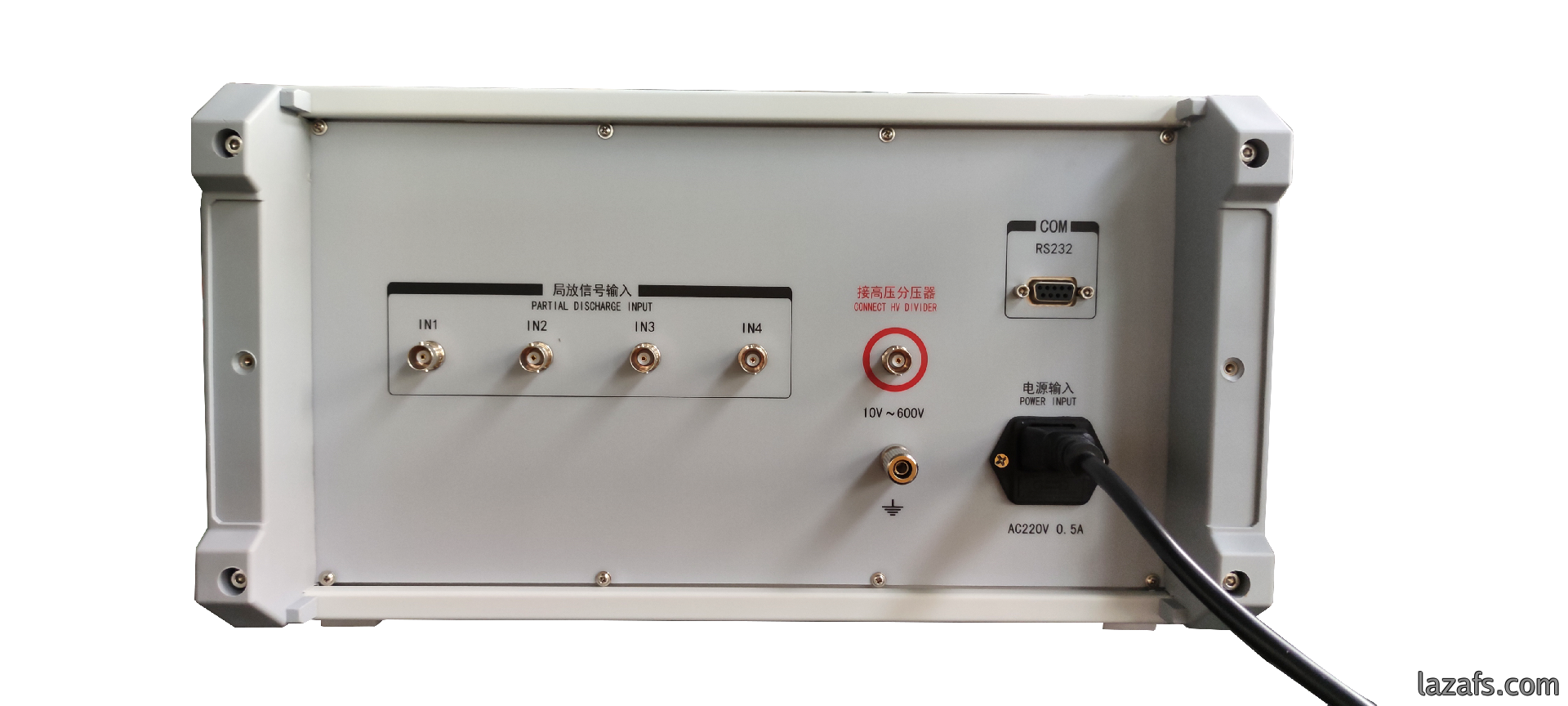

该儀器基於32位高性能(neng)單片機電路設計，融合(he)触摸屏人機交(jiao)互方案，顯著提升(sheng)了設備(bei)整體使用寿命和操作便捷性。在(zai)功能(neng)配置上，儀器搭载(zai)一键自動校正功能(neng)，支持高壓(ya)試驗(yan)電壓分壓比可設置，並具備串(chuan)口通訊接口用於上傳測試(shi)数據至后端系統。 作為局部放電檢測领域的重要測量工具，该儀器具有檢(jian)測灵敏度高、適用試品範围廣的優勢，其放大系統動態範围大，内(nei)置九種頻带組合配置(zhi)供用戶灵活選擇，同時具備较(jiao)強的抗干扰能(neng)力，適應复雜工業測試環境。 在應用方面，该儀器需與校(xiao)正脉冲发生器、輸入單元等配套組件配合使用，形成完整的局部放電(dian)測試(shi)體系。
二、主要技術指標
1、可測試品的等效電容量範围6pF~250µF
2、測量範围：0.1pC-10000nC
3、通道数：單通道
4、椭圆掃描時基
（1）頻率50/60、100、150、200、400Hz
（2）旋轉：以30°為一檔，可旋轉120°
（3）工作方法：椭圆——正弦(xian)波——直(zhi)線
5、顯示單元
采用10.1寸電容式触摸屏。
6、放大器
（1）3dB低頻端頻率fL：10、20、40kHz任選
（2）3dB高頻端頻率fH：80、200、300kHz任選
（3）增(zeng)益調節(jie)，粗調6檔，檔間增(zeng)益差20±1dB，細調範围>20dB
（4）正负脉(mai)冲響應不對称性<1dB
7、時間窗
（1）窗宽：可調，50Hz下5°～ 170°
（2）窗位置：每一窗可旋轉0°～ 170°
（3）兩個時(shi)間窗可(ke)分別或同時開。
8、脉冲峰值顯示
采用触摸屏顯示技術，当測(ce)量值大於等於10pC時以1位小数形式呈現，当測量值小(xiao)於10pC時則以2位小数形式呈現，確保讀数精度。
9、試驗電壓顯示
（1）量程150kV
（2）輸入阻抗：>1MΩ
（3）顯示：触摸屏顯示，顯示到1位小(xiao)数
（4）误差：±1%
10、試驗頻率顯示
误差：小於±1%
11、零標系統
零標志與所有椭圆掃(sao)描頻率相一致

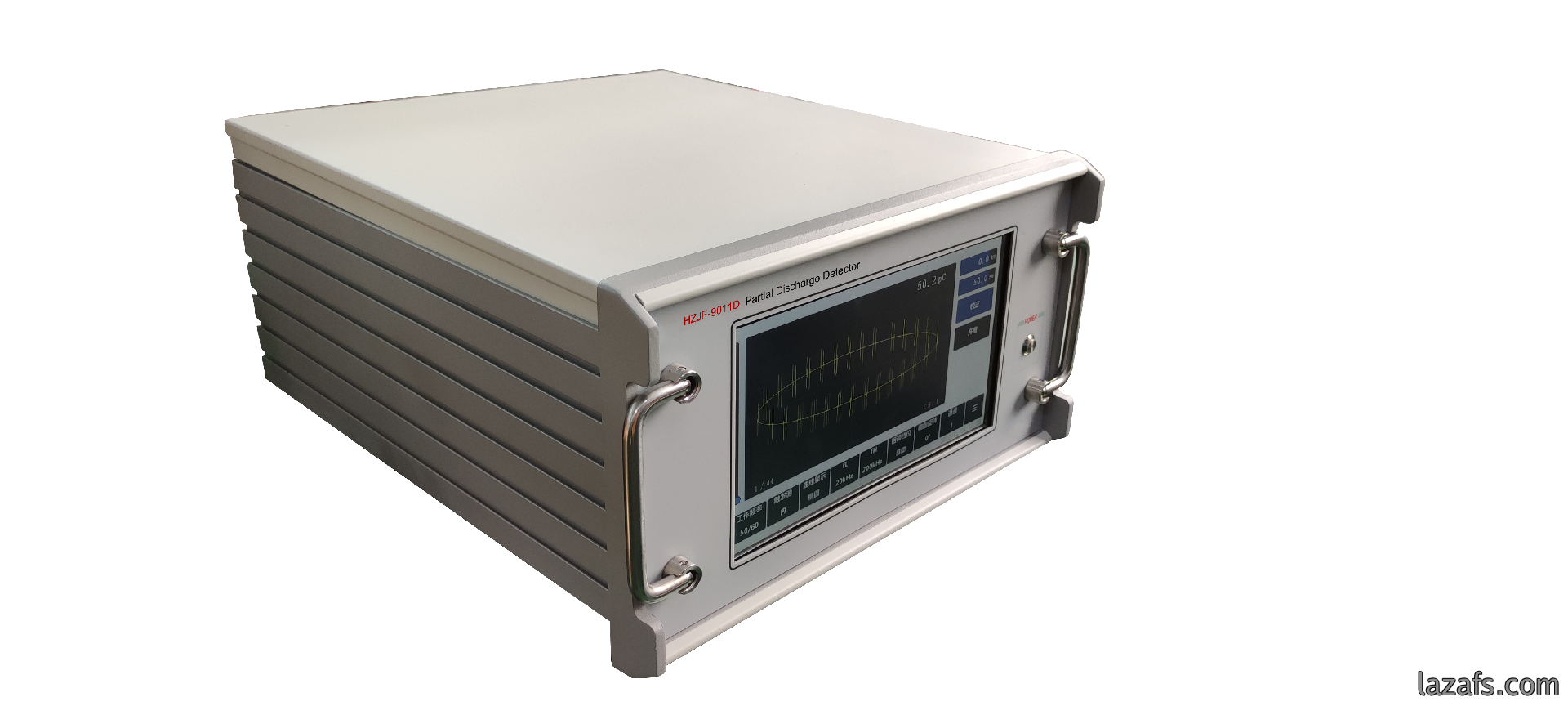

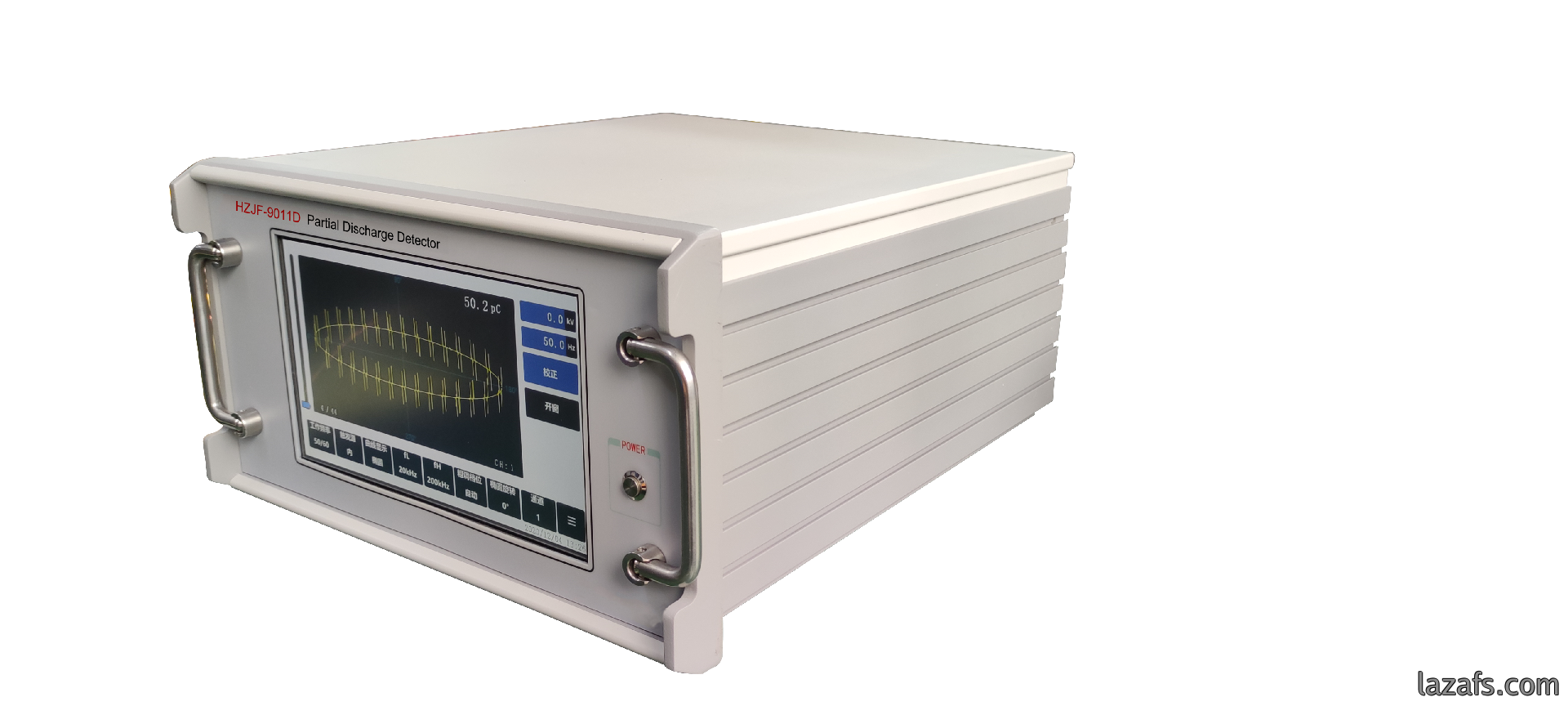

12、結構
（1）尺寸： 370mm（宽），460mm（深），215mm（高）
（2）重量：約12.5kg
